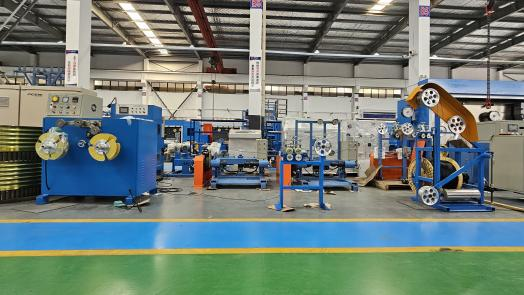

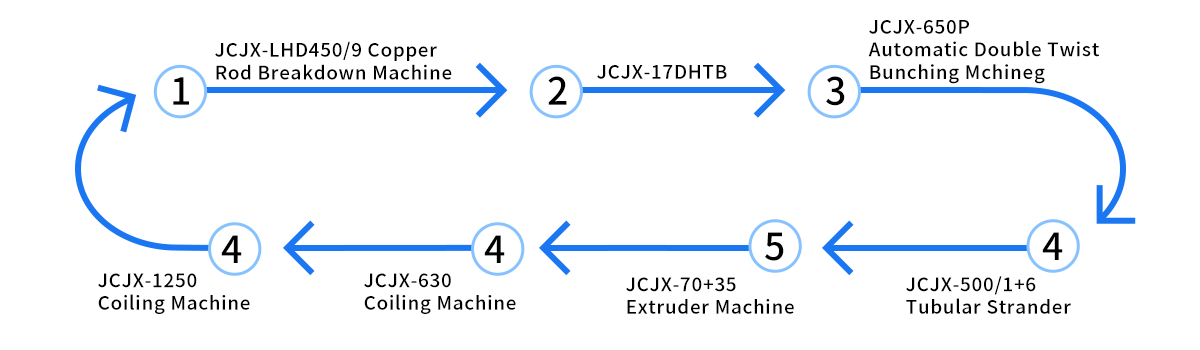

Összesen hét gyártósor van, amint az a következő ábrán látható:
1. JCJX-LHD450/9 rézrúd bontógép
2. JCJX-17DHTB
3. JCJX-650P automata dupla csavarású csomózógép
4. JCJX-500/1 6 Cső alakú szalag
5. JCJX-70 35 extruder gép
6. JCJX-630 tekercselőgép
7. JCJX-1250 tekercselőgép

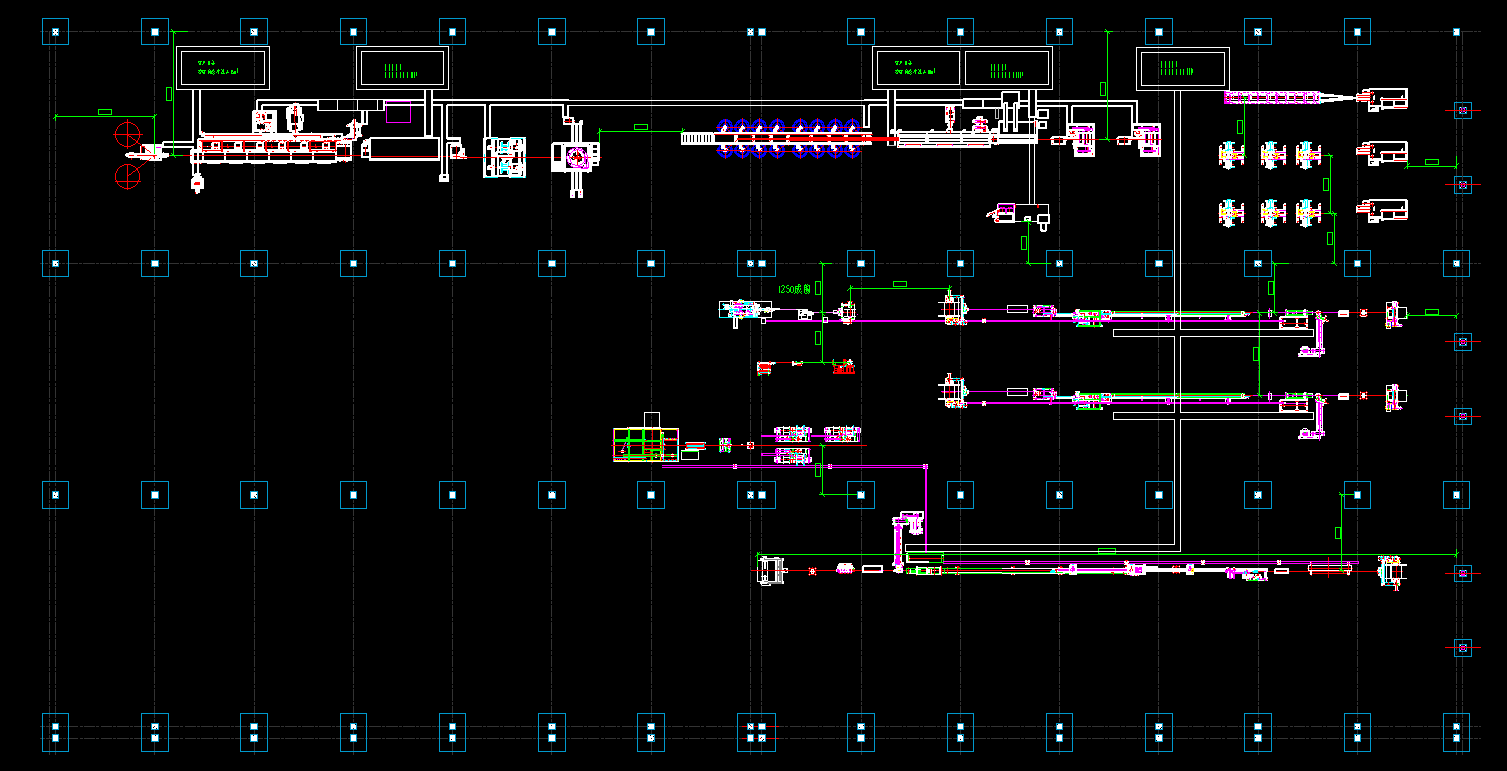

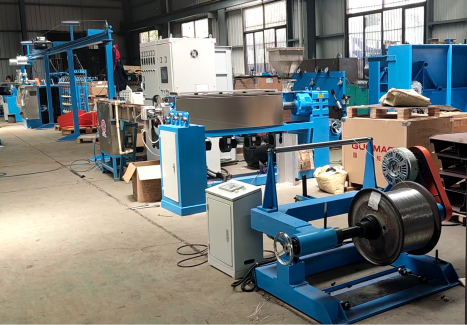

Ügyfél gyári tervezési rajzai
JCJX-LHD450/9

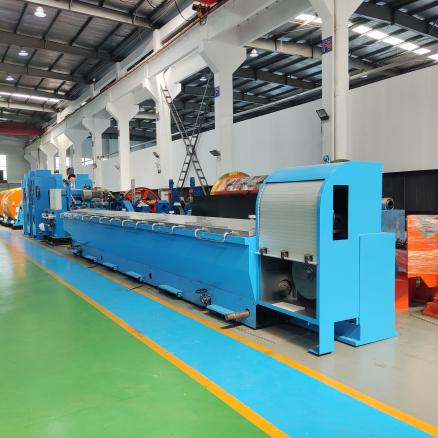

Az LHT450 rézrúd-bontógép egy húzóberendezés, amely 8 mm-től 1,2-4,0 mm-ig terjedő átmérőjű rézhuzalt húz. Vasöntvény hajtóműházzal rendelkezik, alacsony zajszinttel működik, és a felületén keményfém bevonat található.
Maximális bemeneti átmérő: Φ 8 mm
Kimeneti átmérő: Φ 1.2mm~ Φ 4.0mm, Φ 1.5mm~ Φ 4.0mm, Φ 2.1mm~ Φ 4.0mm.
| Gép típusa | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. bemeneti átm. (mm) | φ8 | φ8 | φ8 |
| Kimeneti átm. (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max. Die No. | 13 | 11 | 9 |
| Max. vonali sebesség (m/s) | 25 | 22 | 20 |
| Testfelépítés | Vasalt öntvény |
| Sebességváltó típusa | Nagy pontosságú csiszolóberendezéssel |
| Javítsd ki a sebességváltó Dia. (mm) | Javítsd ki a sebességváltó Dia. (mm) |
| Vezető rajz | φ450 |
| Főmotor teljesítménye (KW) | Volfrámmal bevonva |
| Javított sebességű hajtómotor (KW) | 280 |
| Kenés típusa | 75 |
| Kenés típusa | Merítés |
| Opcionális felszerelés | 1. 450T folyamatos lágyító berendezés 2. Dupla rake-up 3. Tekercselő 4、WS-1000 felvétel |
JCJX-17DHTB

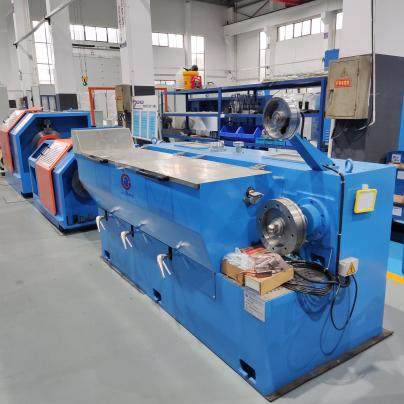

A húzási sebesség a nagy sebességű és a kis sebességű huzalhúzó gépek között van. Folyamatos lágyító berendezéssel van felszerelve, amely online hőkezelést tud végezni a huzalon a húzási folyamat során, hogy eltávolítsa a munkakeményedést és helyreállítsa a fém plaszticitását.
1. Dupla inverteres automatikus feszültségszabályozó rendszer.
2. Unify 250 öntöttvas főváz, precíziós gépek, ütésmentes.
3. Kopásálló volfrámmal kezelt kapsztán.
4. Alkalmas folyamatos lágyítóhoz, tengelyes és anélküli felszedőgéphez, tekercsgéphez.
| Gép típusa | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Bemeneti átm. (mm) | Φ3.5 |
| Kimeneti átm. (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Die No. | 13 | 9 | 17 | 17 |
| Max. Vonalsebesség (m/perc) | 2000 | 1200 | 1800 | 1200 |
| Testfelépítés | vasalt öntvény | | | |
| A gép csúszási aránya | 20% | 18% | 20% | 18% |
| Sebességváltó típusa | 280 | 300 | 250 | 260 |
| Fix sebességű Capstan átm. (mm) | Nagy pontosságú csiszolóberendezéssel | Lánc által |
| Felszálló motor teljesítménye (KW) | 11. cikk (15) | 11 |
| Kenés típusa | Teljes merítés | Spray típus |
| Felszedő orsó mérete (mm) | Φ500/Φ630 (a furat Φ127 mm) vagy igény szerint módosítva |
| Opcionális felszerelés | 1. Folyamatos izzító berendezés 2. Tekercs |
| Online folyamatos lágyító készülék |
| Írja be | 350T | 250T/B | 250T/A |
| A gép szerkezete | Vízszintes | Függőleges | Függőleges |
| Lágyító kerék átm. (mm) | Φ350 | Φ250 | Φ250 |
| Izzítóhuzal átm. (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Izzítás elleni védelem típusa | Gőz vagy nitrogén |
| Izzítási feszültség | 0-65 V (DC) | 0-60 V (DC) |
| Lágyító áram | 0-2500A (DC) | 0-(2000A,1500A,1200A)(DC) |

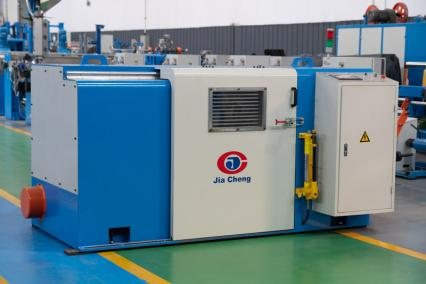

JCJX-650P automata dupla csavarású csomózógép
Alkalmas a csupasz rézhuzal, az ónnal bevont huzal és a lakkozott huzal csavarására, amelyek több mint 7 szálból állnak. A mágneses fék, amely automatikusan fékez, ha a vezeték elszakad, mágneses portengelykapcsolót alkalmaz. (PLC vezérlő kimenet).
1. A jelátalakító elfogadja az INOVANCE márkát, a csapágyak importált márkák.
2. A motor a nemzeti első osztályú márkát veszi át
3. Alacsony feszültség ki-be, a fék elfogadja a kiváló minőségű márkát itthon és külföldön.
| Gép típusa | JCJX-300P | JCJX-500P | JCJX-500PB |
| Használja | 7 csupasz réz, ónozott huzal, zománcozott huzal kötözéséhez |
| Vezérlés típusa | PLC HMI Inverter vezérlés |
| Csavaró szakasz területe (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Rézhuzal átmérő (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Csavarási emelkedés (mm) | 2.00-17.17 | 6.30-50.40 | 6,30-80,5 |
| Csavarási irány | S vagy Z |
| Felvételi feszültség | Feszesség Mágneses tengelykapcsolóval szabályozható |
| Max főtengely fordulatszám (r/perc) | 3000 | 3000 | 2500 |
| Bejárás típusa | A keresztirányú és a távolság a keresztirányú csapágyak segítségével állítható |
| Csapágykenés | Kenőgomb magas hőmérsékletű olajjal | Vékony olajos kenés, cirkulációs hűtés |
| Orsó be- és kirakodás típusa | Hidraulikus típus |
| Max. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Automatikus leállító egység | Automatikus leállás a beállított hossz elérésekor, a vezeték belül és kívül megszakadt |
| Fék | Mágneses fék |
| Motor teljesítmény (kw) | 4 | 5.5 | 5.5 |
| Főtengely középső magasság (mm) | 630 | 700 | 700 |

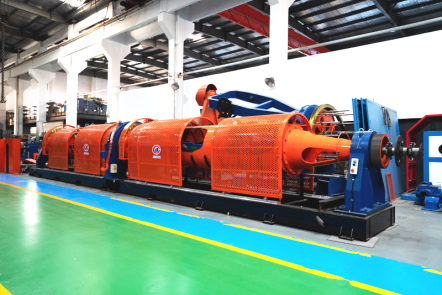

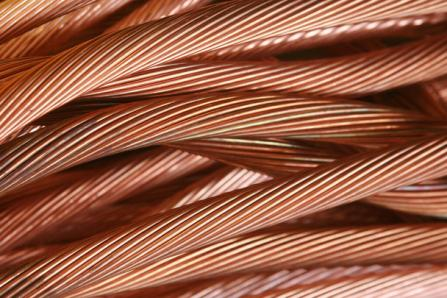

JCJX-500/1 6 Cső alakú pántoló
A gépet réz sodrott huzalok, acélmagos alumínium sodronyhuzalok és acélkötelek készítésére használják. Acélhuzal és szigetelt huzal sodrására is használható.
Különböző modellek szerint a maximális csavarási külső átmérő választható: 12 mm és 15 m Különböző modellek szerint a csavarási emelkedés tartománya 20-181, 20-331, 36-274
1. Kényelmes, PLC HMI inverter vezérlés.
2. Alacsony költség és nagy hatékonyság.
3. Nagy sebesség, nagy kapacitás.
4. Ezt a gépet réz sodrott huzalok, acélmagos alumínium sodrott huzalok és acélkötelek készítésére használják. Használható sodrott acélhuzalhoz és szigetelt huzalhoz is.
| Gép típusa | 400-as típus | 500-as típus | 630 típusú |
| Egyetlen rézhuzal átmérője | Ø1,0-2,5 mm | Ø 1,3-4,5 mm |
| Egyetlen acélhuzal átmérője | Ø1,5-3,0 | Ø1,3-3,5 mm |
| Egyetlen alumínium huzal átmérője | Ø1,5-4,0 mm | Ø1,8-5mm |
| Max sodrott átm. | 12 mm | 15 mm |
| Hangszögtartomány | 20-181 mm | 20-331 mm | 36-274 mm |
| A cső forgási sebessége | 700 fordulat/perc | Nagy csapágytípus 600r/min | Nagy csapágytípus 500r/min |
| Támkerék 500r/perc | Tartókerék 350r/min |
| Vonókerék átm | Ø800 400 mm | Ø1250 mm | Ø1250 mm |
| Kifizető orsó a strander belsejében | 400mm | 500 mm | 630 mm |
| Felszedő orsó mérete | PN800-1250 mm | PN800-1600mm | PN1200-2000mm |
JCJX-70 35 extruder gép
A csavar pontos kialakítása, strapabíró, nem nyálkás, nem krómozott, gyorsan változtatja a színét, nagy kapacitással, kiváló minőségben, a huzal koncentrikussága több mint 90%, nagy pontossággal ±0,03. Érintőképernyős PLC vezérléssel, egyszerű kezeléssel, nagyobb hommizálással.
1. Használat: PVC, LDPE, NYLON, TPU kábelek szigetelésére szolgál.
2. A gyártósor a következőkből áll: kifizetés, főgép, főszekrény, rögzített vályú, vonóerő, felvétel.
3. Opcionális alkatrészek: hernyó, sziporkázó gép, átmérővizsgáló lézeres mérőműszer, LSZH csavar, portál típusú fel- és kifizető, tengelyvég típusú fel- és kifizető.
| Írja be | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Csavar átm. (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Csavar L/D arány | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrudálási kapacitás (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrudálási kapacitás (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrudálási kapacitás (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Fő motor teljesítmény | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Teljes teljesítmény | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Kész átm. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Kifizető orsó mérete (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kifizető teljesítmény | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Szállítási egység típusa | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Hernyó | Capastan Hernyó |
| Lehúzó egység teljesítménye | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulátor hossza (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Felszedő orsó mérete (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Felvevő teljesítmény | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vonalsebesség (m/perc) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Méret (m) (H*Sz*Ma) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Súly (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-630/1250 tekercselő gép
Főleg hosszú huzaltekercsek vagy kábelek tekercselésére használják, hogy megkönnyítsék a későbbi csomagolást, szállítást és felhasználást.
Funkció:
1. Az automatikus feszítés szabályozhatja a kifizető egységet, a vezetékek megfelelően vannak elhelyezve az orsón.;
2. Az automatikus fizetési készlet elfogadása, a kifizetési vezeték rendben van.
3. Nagy hatékonyság, általában 700 8 óra alatt, háromszor emelje fel.
| Modell | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Alkalmazható vezetéktartomány | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| A feszültség áthidalása | Automatikusan |
| Fő motorsebesség | 0-600 fordulat/perc | 0-300 fordulat/perc | 0-300 fordulat/perc |
| Orsótípus betöltése | Kar típusú | Elektromos típus | Elektromos típus |
| Kifizetődő-modell | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Koppintson a modellre | Külső átmérő .≤320 mm Belső átm. 120 mm Szélesség 30-100 mm | Külső átmérő ≤600 mm Belső átm. 200300 mm Szélesség 60-150 mm 150-200 mm | 50-250 |
| Erő | 2,2 kW | 3kw | 4kw |
| Mérőszámláló szerkezete | Írja be of wheel pressure | Duplakerekes típus légnyomással | Dupla kerék légnyomással írja be |
| Indukciós típus/ mérési pontosság | Forgó kódoló/0,5% | Forgó kódoló/0,5% | Forgó kódoló/0,5% |
