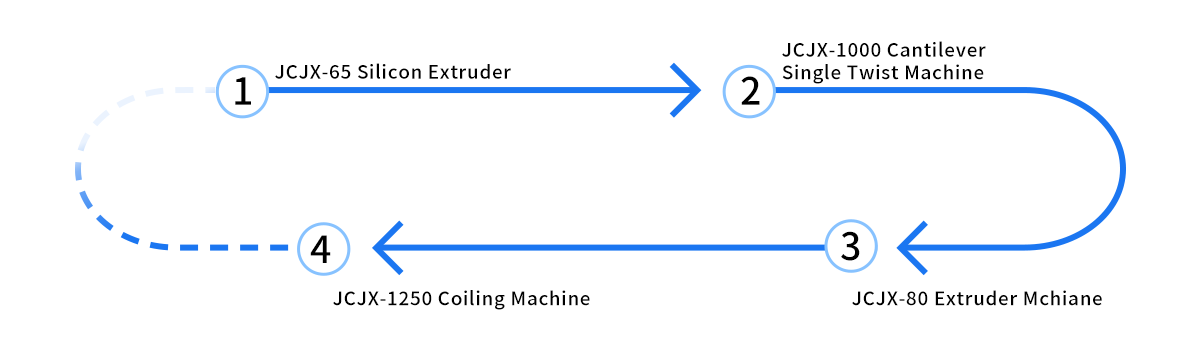

Összesen négy gyártósor van, a részletek a következők:
1. JCJX-65 szilícium extruder Maghuzal extrudálása
2. JCJX-1000 konzolos Single Twist gép Maghuzal csavarása
3. JCJX-80 extruder A hüvely extrudálása
4. JCJX-1250 tekercselő gép Tekercselés

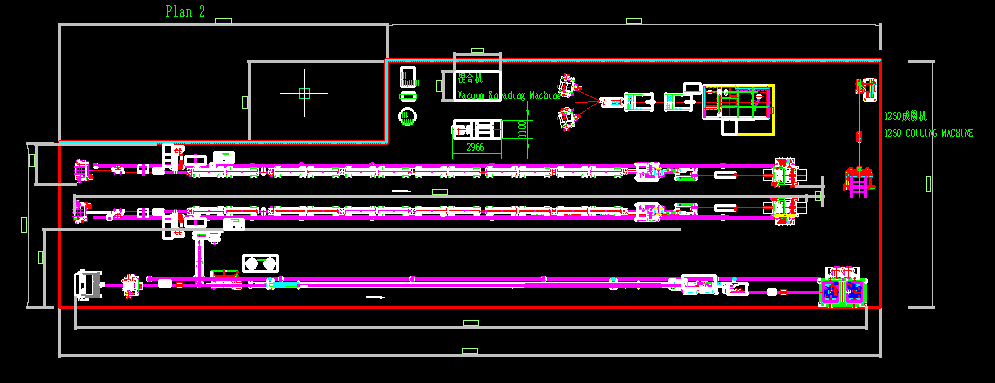

Ügyfél gyári tervezési rajzai
A Jiangsu Jiacheng Technology Co., Ltd. 1990-es megalakulása óta elkötelezett a kábelgyártó berendezések iparának fejlesztése mellett. Professzionális vállalat vagyunk, amely különféle típusú huzal- és kábelgyártó berendezéseket gyárt, például huzalhúzó gépeket, csavarógépeket, extruder-gépeket, tekercselő- és csomagológépeket, sodrológépeket, ónozó- és kábelgyártó gépeket és egyéb kapcsolódó gépeket.

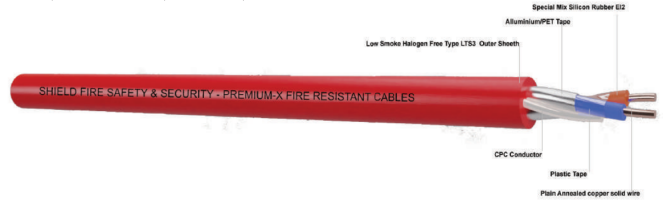

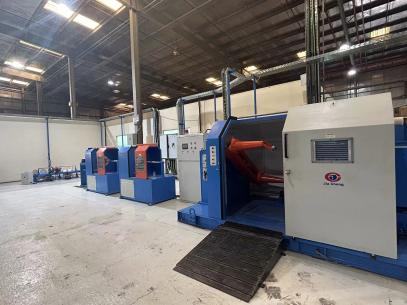

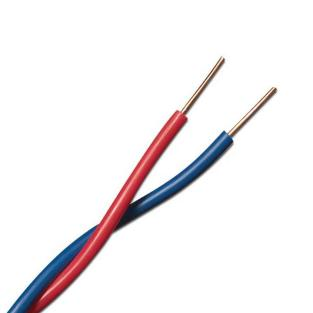

Cégünk a közelmúltban sikeresen kötött együttműködési megállapodást egy egyesült arab emírségekbeli megrendelővel, és átadta a teljes tervet egy 2 eres, 1,5-2,5 négyzetméteres tűzálló kábel gyártósor gyártására. Az átvételi folyamat során az ügyfél nagyra értékelte cégünk mechanikai teljesítményét, minőségét és különféle értékesítés utáni szolgáltatásait, és a jövőben további együttműködésre számít a Jiacheng Technology-val.

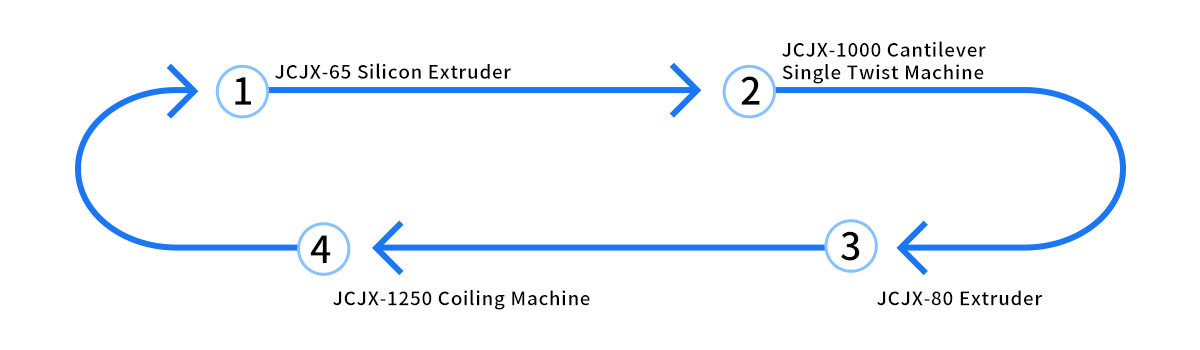

Gyártási folyamat:
A teljes tervezési terv

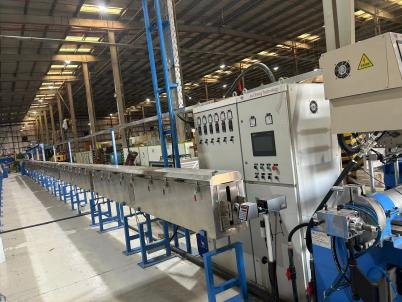

JCJX-65 szilícium extruder
Mindenféle magas hőmérsékletű szilikongumi kábelre és magas hőmérsékletű hüvelyre alkalmazható.
1. PLC érintőképernyős vezérlés, a teljes gyártósor paramétereinek beállítása és felügyelete.
2. Szilikongumi használt csavar és henger, keresztfej és matricák a belső vulkanizálódás megakadályozására.
3. Szilikongumi használata elkerülve a vágófej beállítását, a vízhűtő rendszer automatikus vezérlését vagy a kézi vezérlést.
4. Precíziós tesztelő visszacsatoló rendszerrel a pontos huzalátmérő biztosítása érdekében a költségek csökkentése érdekében.
| Modellll | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Főgép teljesítménye (kw) | 11 | 22 | 37 | 45 |
| Extrudálási kapacitás (kg/h) | 30 | 80 | 135 | 260 |
| Csavar átmérője (mm) | φ45 | Φ70 | φ90 | φ120 |
| Csavar L/D arány | 12:1 | 14:1 | 14:1 | 14:1 |
| Kifizető orsó mérete (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Vezetőméretek (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Kész kábelméretek (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Vulkanizáló tartály hossza (m) | 12 | 16 | 24 | 24 |
| Fűtési teljesítmény | Szakasz 36kw | szakasz 48kw | Szakasz 72kw | Szakasz 84kw |
| Vontatómotor (kw) | 2.2 | 4 | 7.5 | 11 |
| Gyártási sebesség (m/perc) | 10-200 | 10-200 | 4-40 | 4-40 |
| Felszedő orsó méretei (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |
JCJX-1000 konzolos Single Twist gép
Mindenféle kábelhez és csomagoláshoz használják, valamint mindenféle puha vezetőhöz és számítógépes kábelhez, gumikábel vezérlőkábelhez, mint például KVVRP, KVVR, RVV, KVV.
1) Nagyobb stabilitás, magas termelési hatékonyság, alacsony zajszint és könnyen kezelhető.
2) A kábelt és a rézhuzalt is meg tudja csavarni.
3) Csavarás és tekercselés egyszerre.
| Modellll | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Kifizető orsó átm. (mm) | Φ400-Φ500-Φ630 |
| Felszedő orsó átm. (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Alkalmazható vezeték átmérő (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Főmotor teljesítmény (kw) | 11 | 15 | 15 | 20 |
| Max. fektetési átm. (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Csavarási emelkedés (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Forgatás száma (r/perc) | 1000 | 800 | 600 | 550 |
| Felvételi feszültség | Pneumatikus feszültség |
| Bejárási stílus | Fokozatmentes szabályozás, az orsó forgási sebességének és az oda-vissza mozgásnak megfelelően |
| Haladási távolság (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Csavarási irány | S vagy Z Irány szabad kijelölés |
| Csomagolás típusa | Középső huzaltekercselés vagy oldalsó tekercselés |

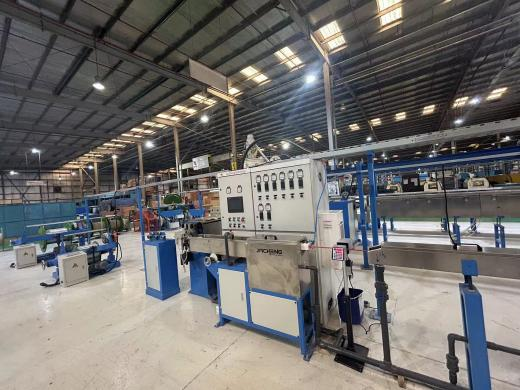

JCJX-80 extruder
PVC, LDPE, NYLON, TPU vezetékek és kábelek szigetelésére használják. Ez lehet hármas koextrudáló keresztfejű és dupla rétegű berendezés is.
1. A gyártósor a következőkből áll: kifizető, főgép, főszekrény, rögzített vályú, mozgatható vályú, akkumulátor, vonóerő, felvevő, szikravizsgáló.
2. Opcionális alkatrészek: aktív fizetés, előmelegítő, porgép, átmérőmérő lézeres mérő, LSZH csavar, egy- és kétorsós felszedő, tekercselő és csomagológép.
3. Jellemző: a csavar pontos kialakítása, tartós, nem nyálkás, nem krómozott, gyorsan változik a színe, nagy kapacitással, kiváló minőséggel, a huzal koncentrikussága több mint 90%, nagy pontossággal ±0,03. Érintőképernyős PLC vezérléssel, egyszerű kezeléssel, nagyobb hommizálással.
| Írja be | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Csavar átm. (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Csavar L/D arány | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrudálási kapacitás (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrudálási kapacitás (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrudálási kapacitás (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Fő motor teljesítmény | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Teljes teljesítmény | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Kész átm. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Kifizető orsó mérete (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kifizető teljesítmény | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Kiszállítási egység típusa | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Hernyó | Capastan Hernyó |
| Lehúzó egység teljesítménye | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulátor hossza (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Felszedő orsó mérete (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Felvevő teljesítmény | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vonalsebesség (m/perc) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Méret (m) (H*Sz*Ma) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Súly (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

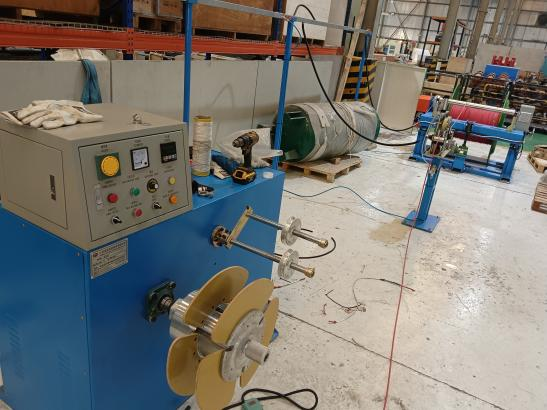

JCJX-1250 tekercselő gép
Főleg hosszú huzaltekercsek vagy kábelek tekercselésére használják, hogy megkönnyítsék a későbbi csomagolást, szállítást és felhasználást.
Funkció:
1. Az automatikus feszítés szabályozhatja a kifizető egységet, a vezetékek megfelelően vannak elhelyezve az orsón.;
2. Az automatikus fizetési készlet elfogadása, a kifizetési vezeték rendben van.
3. Nagy hatásfok, általában 700-at termel 8 óra alatt, háromszor emel.
| Modellll | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Alkalmazható vezetéktartomány | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| A feszültség áthidalása | Automatikusan |
| Fő motorsebesség | 0-600 fordulat/perc | 0-300 fordulat/perc | 0-300 fordulat/perc |
| Orsótípus betöltése | Kar típusú | Elektromos típus | Elektromos típus |
| Kifizetődő-modell | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Koppintson a modellre | Külső átmérő .≤320 mm Belső átm. 120 mm Szélesség 30-100 mm | Külső átmérő ≤600 mm Belső átm. 200300 mm Szélesség 60-150 mm 150-200 mm | 50-250 |
| Erő | 2,2 kW | 3kw | 4kw |
| Mérőszámláló szerkezete | Írja be of wheel pressure | Duplakerekes típus légnyomással | Dupla kerék légnyomással írja be |
| Indukciós típus/ mérési pontosság | Forgó kódoló/0,5% | Forgó kódoló/0,5% | Forgó kódoló/0,5% |
