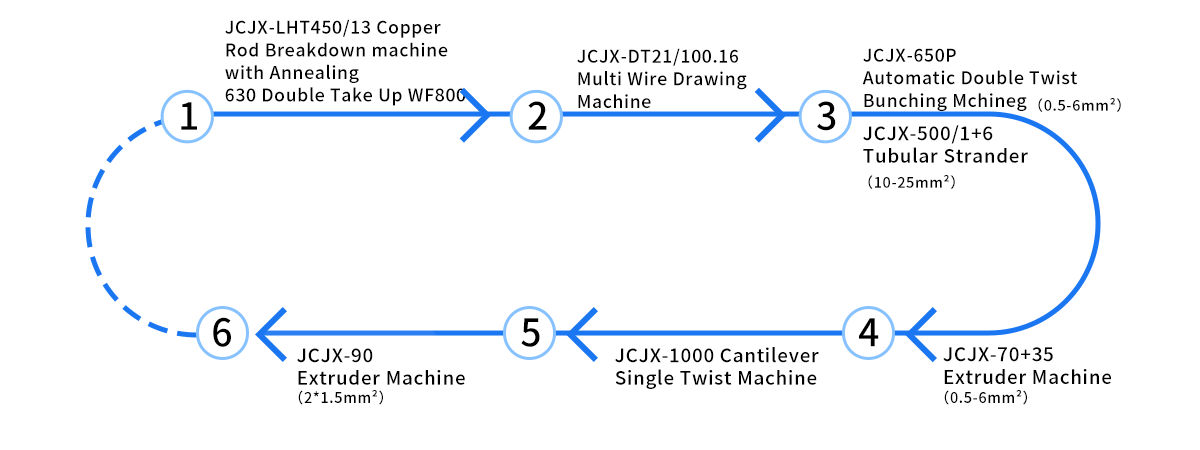

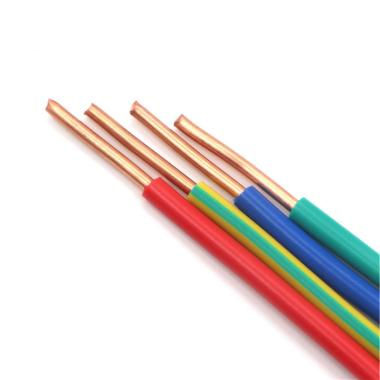

A teljes berendezés kialakítása a következő:
1. LHT450/13 rézrúd-bontógép izzítással 8 mm-es rézhuzalból 1,2-3,5 mm-re húzva
2. JCJX-DT21/100.16 többhuzalos húzógép 0,15–0,5 mm-es finom huzalokat készít
3. JCJX-650P automatikus duplacsavaros kötegelőgép Csodorjon 19-84 vezetéket, hogy 0,5-6 mm²-es lágy, csavart vezetékeket állítson elő
4. JCJX-70 35 extrudergép Szigetelés extrudálása 0,5-6 négyzet alakú vezetékhez
5. JCJX-1000 konzolos, egycsavarású gép Sodort 2-5 eres szigetelt vezetékek
6. JCJX-90 extrudergép Védőhüvelyt biztosítson 2-5 eres kábelhez és 2 * 1,5 mm2-es lapos vezetékhez

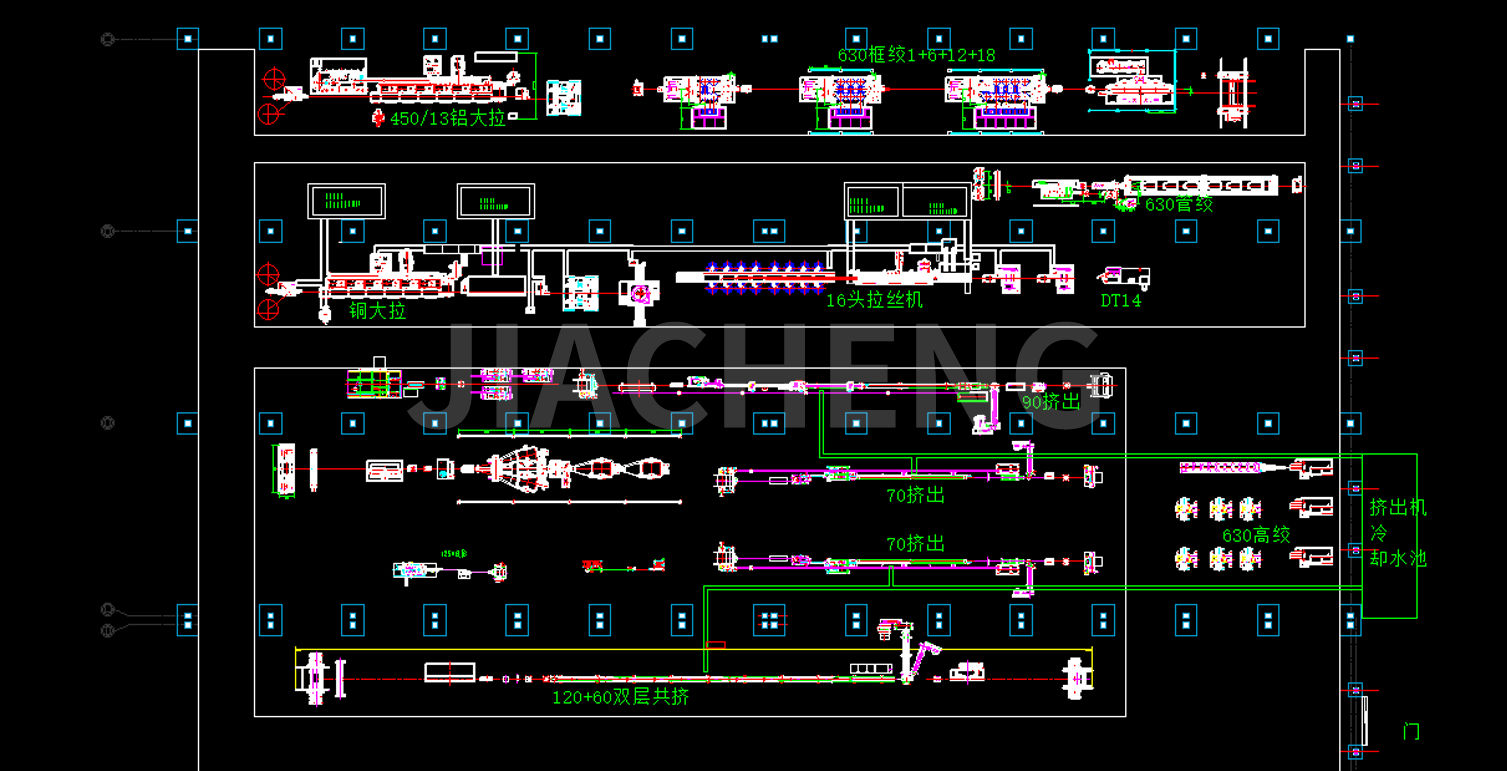

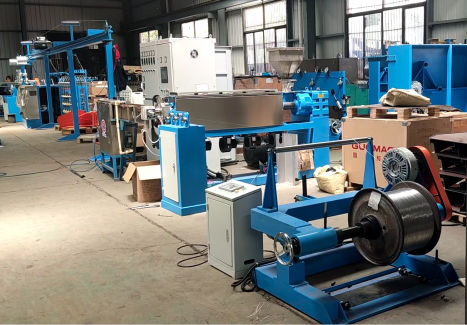

Ügyfél gyári tervezési rajzai:

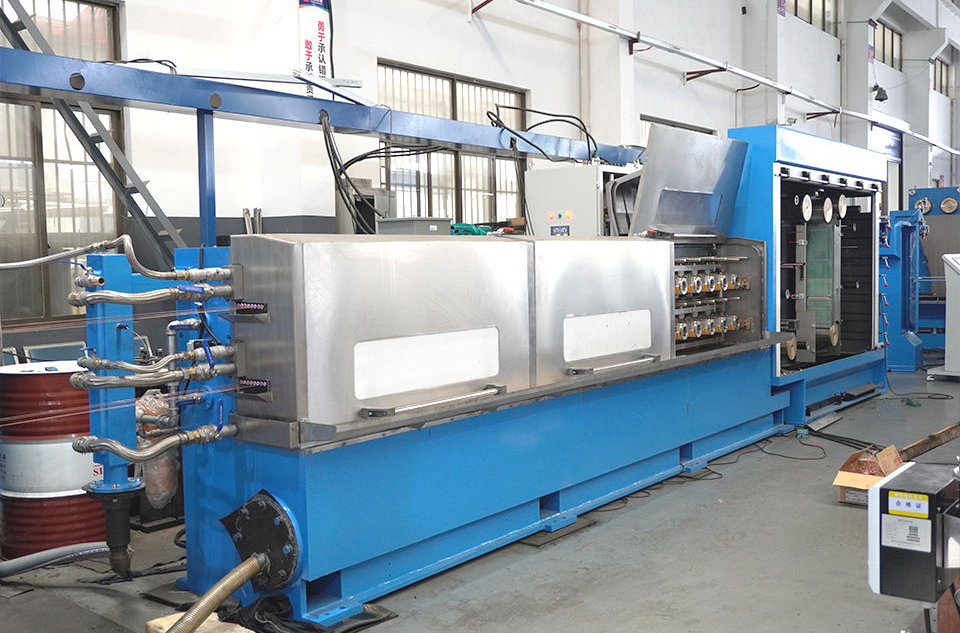

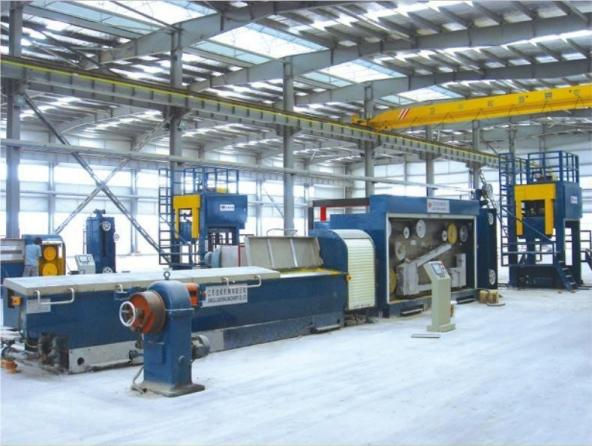

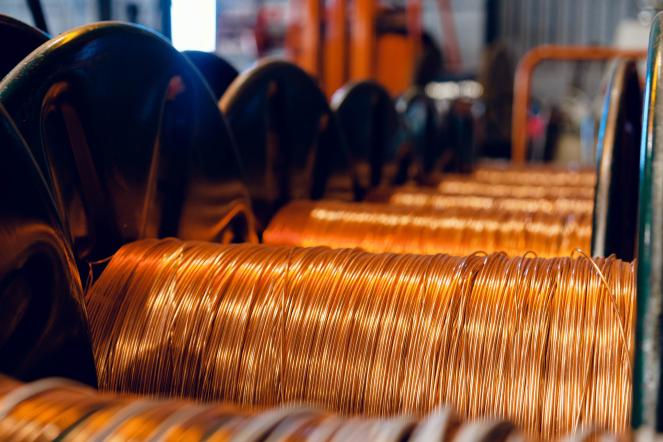

(1) LHT450/13 Rézrúd-bontógép izzítással
A JCJX-LHT450/13 nagy sebességű rézrúd-lebontó gépet 8 mm-es közönséges rézrudakkal 1,2-3,5 mm-es puha rézhuzalra kell húzni. A húzócsapok olyan vonalba vannak elrendezve, amely folyamatosan, nagy húzási sebességgel képes dolgozni. A mechanikus részek és az elektromos vezérlés illeszkedik egymáshoz, könnyen kezelhető, szünet nélkül cserélhető és automatikusan orsócsere. Ez a gép a könnyű kezelhetőség, a nagy hatékonyság és a jó minőségű termék jellemzőivel rendelkezik.
| Gép típusa | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. bemeneti átm. (mm) | φ8 | φ8 | φ8 |
| Kimeneti átm. (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max. Die No. | 13 | 11 | 9 |
| Max. vonali sebesség (m/s) | 25 | 22 | 20 |
| Testfelépítés | Vasalt öntvény |
| Sebességváltó típusa | Nagy pontosságú csiszolóberendezéssel |
| Rögzítse a fordulatszámot átm. (mm) | Rögzítse a fordulatszámot átm. (mm) |
| Vezető rajz | φ450 |
| Főmotor teljesítménye (KW) | Volfrám bevonattal |
| Javítási sebességű hajtómotor (KW) | 280 |
| Kenés típusa | 75 |
| Kenés típusa | Merítés |
| Opcionális felszerelés | 1. 450T folyamatos izzító berendezés 2. Dupla gereblyézés 3. Tekercs 4、WS-1000 felvétel |
| Online folyamatos lágyító készülék |
| Géptípus | 450T | 450 TB |
| Lágyítási huzal átm. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Izzítási feszültség (V) | 0-60 | 0-60 |
| Lágyító áram (A) | 0-6000A (DC) | 0-5000A (AC) |
| Max. Lágyítási sebesség (m/s) | 25 |

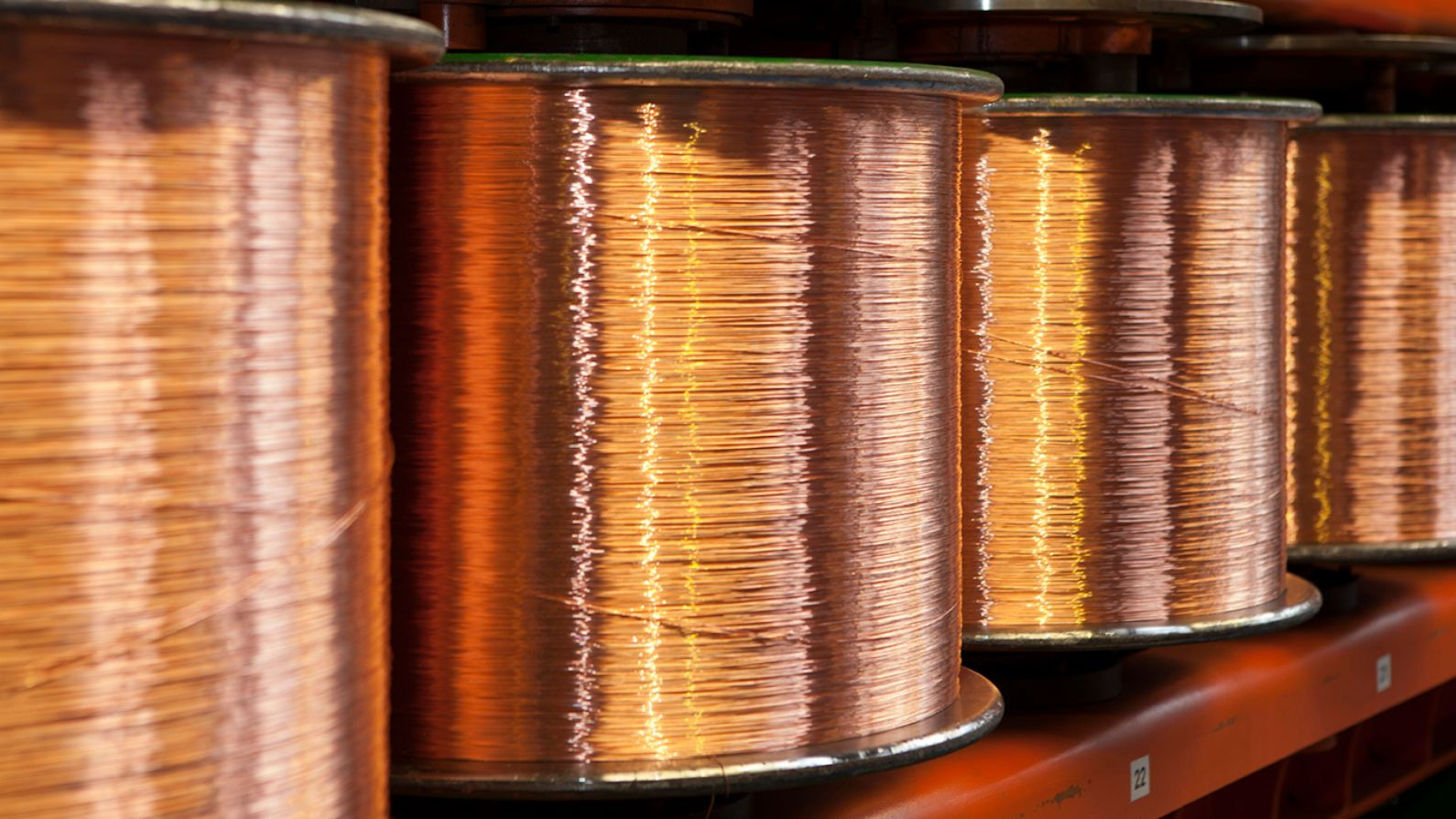

(2)JCJX-DT21/100.16 többhuzalos húzógép
A többhuzalos húzógépek egyik legfontosabb előnye a magas termelékenység. Több vezeték egyidejű húzásával a gép jelentősen növeli a teljesítményt a hagyományos egyhuzalos húzógépekhez képest. A többhuzalos húzógépek sokoldalúak, és különféle típusú fémrudakat és huzalkötegeket képesek kezelni, beleértve a rezet, alumíniumot és ezek ötvözeteit.
Kimeneti átmérő: 0,15-0,5 mm-es finom huzalok készítése
| Gép típusa | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Rajzhuzal sz. | 4 vezeték | 16 vezeték | 20 vezeték |
| Max. Die No. | 18 | 24 | 24 |
| Max. Bemeneti átm. (mm) | Ø1,85 | Ø2.6 | Ø2.6 |
| Kimeneti átm. (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Rajz tengely átm. (mm) | Ø120 | Ø100 | Ø100 |
| Max. Rajz sebessége (m/s) | 25 | 30 | 30 |

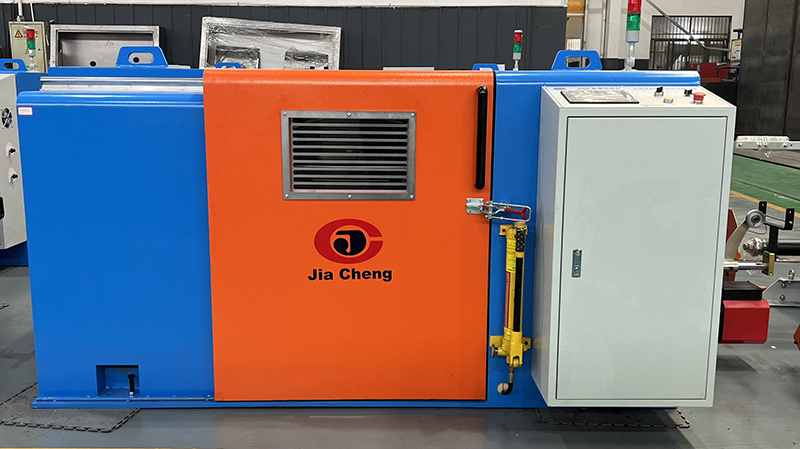

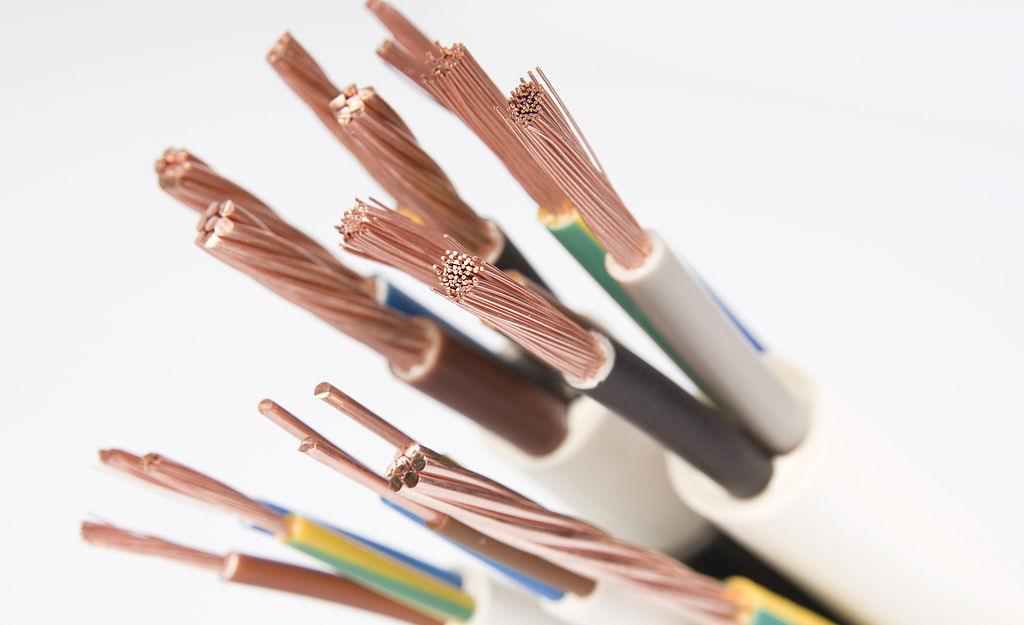

(3)JCJX-650P automatikus dupla csavarású csomózógép
Alkalmas a csupasz rézhuzal, az ónbevonatú huzal és a lakkozott huzal megcsavarására, amelyek több mint 7 szálból állnak. Mágneses fék, amely automatikusan fékez huzalszakadáskor, a feszültség mágneses portengelykapcsoló típust alkalmaz. (PLC vezérlőkimenet)
| Gép típusa | JCJX-650P | JCJX-800P | JCJX-1000 |
| Használja | 7 csupasz réz, ónozott huzal, zománcozott huzal kötözéséhez |
| Vezérlés típusa | PLC HMI Inverter vezérlés |
| Csavaró szakasz területe (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Rézhuzal átmérő (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Csavarási emelkedés (mm) | 11.61-99.04 | 22.51-152.32 | 22,73-173,66 |
| Csavarási irány | S vagy Z |
| Felvételi feszültség | Feszesség Mágneses tengelykapcsolóval szabályozható |
| Max főtengely fordulatszám (r/perc) | 2000 | 1200 | 800 |
| Bejárás típusa | A keresztirányú és a távolság a keresztirányú csapágyak segítségével állítható |
| Csapágykenés | Vékony olajos kenés, cirkulációs hűtés | Kenőgomb magas hőmérsékletű olajjal | Kenőgomb magas hőmérsékletű olajjal |
| Orsó be- és kirakodás típusa | Hidraulikus típus |
| Max. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Automatikus leállító egység | Automatikus leállás a beállított hossz elérésekor, a vezeték belül és kívül megszakadt |
| Fék | Mágneses fék |
| Motor teljesítmény (kw) | 7.5 | 11 | 22 |
| Főtengely középső magasság (mm) | 850 | 900 | 1100 |

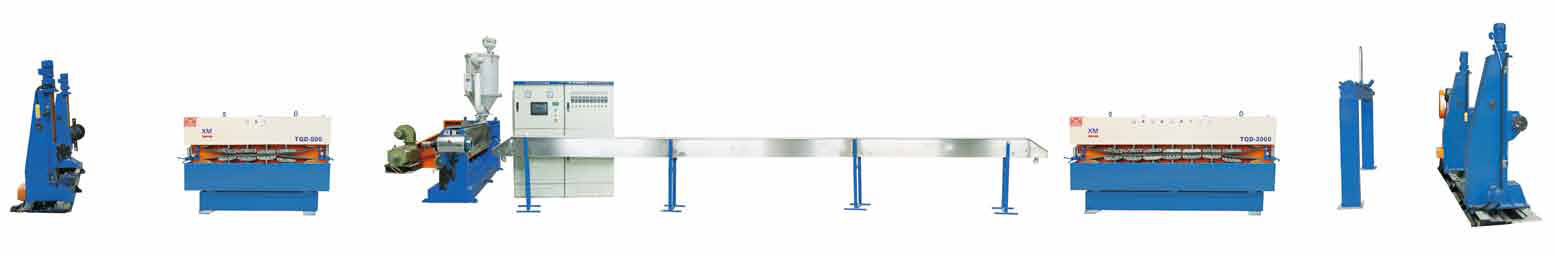

(4)JCJX-70 35 extruder gép
A csavar pontos kialakítása, strapabíró, nem nyálkás, nem krómozott, gyorsan változtatja a színét, nagy kapacitással, kiváló minőségben, a huzal koncentrikussága több mint 90%, nagy pontossággal ±0,03. Érintőképernyős PLC vezérléssel, egyszerű kezeléssel, nagyobb hommizálással.
1. Használat: PVC, LDPE, NYLON, TPU kábelek szigetelésére szolgál.
2. A gyártósor a következőkből áll: kifizetés, főgép, főszekrény, rögzített vályú, vonóerő, felvétel.
3. Opcionális alkatrészek: hernyó, sziporkázó gép, átmérővizsgáló lézeres mérőműszer, LSZH csavar, portál típusú fel- és kifizető, tengelyvég típusú fel- és kifizető.
| Írja be | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Csavar átm. (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Csavar L/D arány | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrudálási kapacitás (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrudálási kapacitás (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrudálási kapacitás (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Fő motor teljesítmény | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Teljes teljesítmény | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Kész átm. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Kifizető orsó mérete (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kifizető teljesítmény | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Kiszállítási egység típusa | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Hernyó | Capastan Hernyó |
| Lehúzó egység teljesítménye | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulátor hossza (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Felszedő orsó mérete (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Felvevő teljesítmény | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vonalsebesség (m/perc) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Méret (m) (H*Sz*Ma) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Súly (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

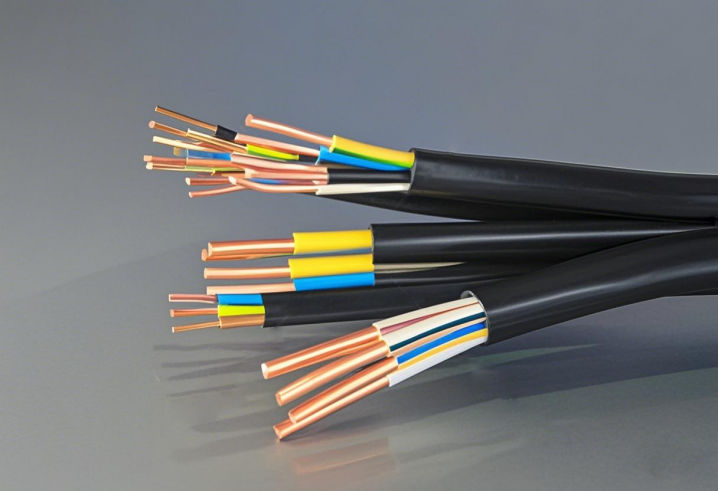

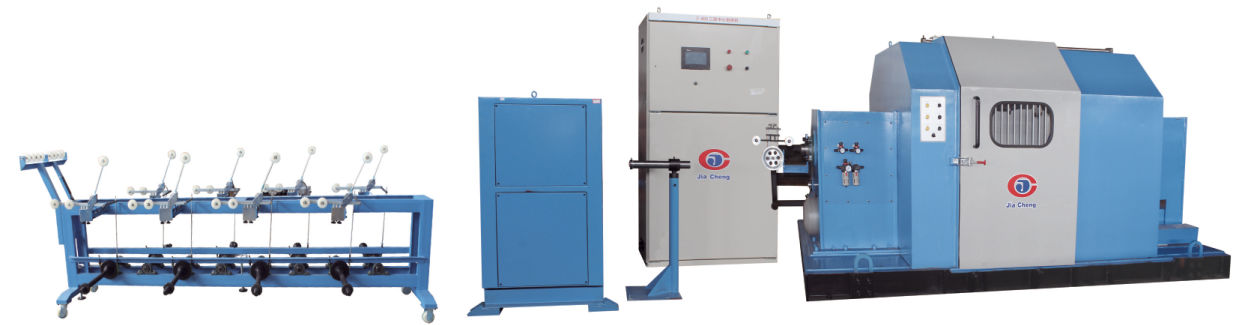

(5)JCJX-1000 konzolos egycsavarású gép
Alkalmas mindenféle adatkábelre, kommunikációs kábelre, speciális csavart kábelre, egyben kész középső és oldalsó tekercselésre.
| Modell | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Kifizető orsó átm. (mm) | Φ400-Φ500-Φ630 |
| Felszedő orsó átm. (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Alkalmazható vezeték átmérő (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Főmotor teljesítmény (kw) | 11 | 15 | 15 | 20 |
| Max. fektetési átm. (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Csavarási emelkedés (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Forgatás száma (r/perc) | 1000 | 800 | 600 | 550 |
| Felvételi feszültség | Pneumatikus feszültség |
| Bejárási stílus | Fokozatmentes szabályozás, az orsó forgási sebességének és az oda-vissza mozgásnak megfelelően |
| Haladási távolság (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Csavarási irány | S vagy Z Direction free designation |
| Csomagolás típusa | Középső huzaltekercselés vagy oldalsó tekercselés |

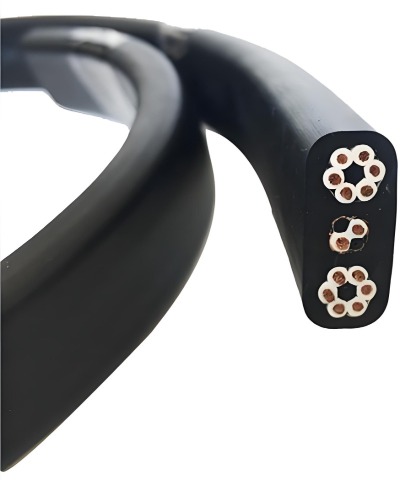

(6) JCJX-90 extrudergép
Alkalmazási terület: PVC szigetelésű kábelek gyártására vonatkozik, védőburkolatot kell biztosítani a 2-5 eres kábelhez és 2 * 1,5 mm2 lapos vezetékhez
| Írja be | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Csavar átm. (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Csavar L/D arány | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrudálási kapacitás (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrudálási kapacitás (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrudálási kapacitás (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Fő motor teljesítmény | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Teljes teljesítmény | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Kész átm. (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Kifizető orsó mérete (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kifizető teljesítmény | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Kiszállítási egység típusa | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Hernyó | Capastan Hernyó |
| Lehúzó egység teljesítménye | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulátor hossza (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Felszedő orsó mérete (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Felvevő teljesítmény | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Vonalsebesség (m/perc) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Méret (m) (H*Sz*Ma) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Súly (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
