Mi az a huzalhúzó és hogyan működnek a huzalhúzó gépek

Mi az a húzóhuzal?

A húzóhuzal egy fémrudat vagy huzalt kisebb átmérőjűre csökkenti úgy, hogy egy sor kúpos szerszámon keresztül húzza feszültség alatt. Az eredmény egy szűkebb mérettűréssel, jobb felületi minőséggel és jobb mechanikai tulajdonságokkal rendelkező huzal az eredeti rúdhoz képest. Ez a hideg megmunkálási folyamat alapvető fontosságú a réz elektromos huzal, acélkábel, alumínium vezetők, rozsdamentes acél rugók és számtalan egyéb építőipari, autóipari, elektronikai és telekommunikációs iparban használt termék gyártásához.

Gyakorlatilag egy 6,5 mm átmérőjű acélrudat egymás után 0,10 mm-re le lehet húzni, így a teljes terület 99%-ot meghaladó csökkenés érhető el. Az eljárás azért működik, mert a fém képlékeny – plasztikusan deformálódik anélkül, hogy repedne, ha szabályozott szögben és sebességgel áthúzzák a szerszámon.

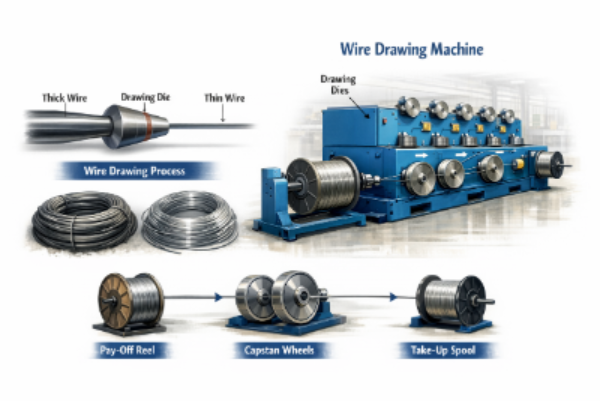

Hogyan működik a huzalhúzási folyamat lépésről lépésre

A huzalhúzási folyamat egy jól meghatározott sorrendet követ, amely a nyers rúdanyagot precíz specifikációkkal rendelkező, kész huzallá alakítja:

1. A rúd előkészítése: A bejövő rudat (általában 5,5–13 mm) savas páccal vagy mechanikus vízkőtelenítéssel tisztítják meg, hogy eltávolítsák a malmi lerakódást és az oxidokat, amelyek károsítanák a szerszámokat.
2. Mutatás: A rúd egyik vége kúpos (hegyes), így át lehet fúrni az első szerszámon, és megfoghatja a húzóblokk segítségével.
3. Kenés: A huzal áthalad egy kenőanyag dobozon (száraz szappanpor, olajemulzió vagy nedves kenőanyag), hogy csökkentse a súrlódást és a szerszámkopást.
4. Die rajz: A huzalt edzett szerszámon húzzák át – jellemzően volfrám-karbidon a nehéz méreteknél és polikristályos gyémánton (PCD) a finom huzaloknál –, így a keresztmetszeti terület menetenként 10-30%-kal csökken.
5. Közbenső izzítás (ha szükséges): Jelentős hidegmunka után a huzalt kemencében (acél esetén 600–900°C) meglágyítják, hogy a további húzás előtt visszaállítsák a rugalmasságot.
6. Spooling: A kész huzalt szabályozott feszültséggel tekercsekre vagy tekercsekre tekerik a szállításhoz vagy a feldolgozáshoz.

Minden egyes szerszámmenet megkeményíti a fémet, növelve a szakítószilárdságot. A 2 mm-re húzott nagy széntartalmú acélhuzal például elérheti a szakítószilárdságot 1800–2200 MPa — jóval magasabb, mint az eredeti melegen hengerelt rúd 600–900 MPa.

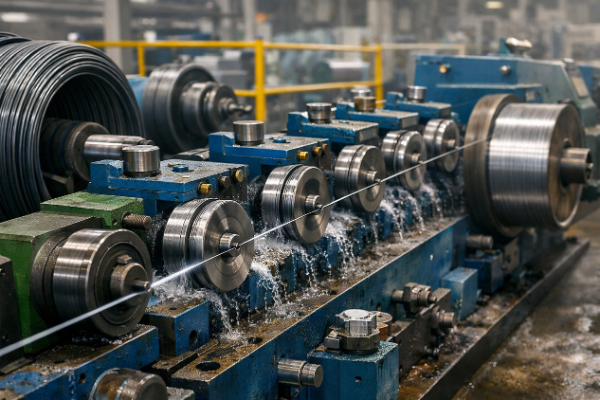

Mi az a dróthúzó gép?

A huzalhúzó gép olyan ipari berendezés, amely gépesíti és automatizálja a húzási folyamatot, és szabályozott sebességgel húzza át a huzalt egy vagy több szerszámon, motoros hajtókarok vagy húzóblokkok segítségével. A modern gépek a nehéz rudak lebontására használt egykarikás bikablokkoktól a 25 matricás folyamatos finomhuzalhúzó gépekig terjednek, amelyek 3000 m/perc sebességet meghaladó sebességgel képesek emberi hajnál vékonyabb huzal előállítására.

A huzalhúzó gépeket anyag (acél, réz, alumínium), huzalátmérő-tartomány, húzási menetek (matricák) száma és meghajtó konfigurációja szerint osztályozzák. A megfelelő géptípus kiválasztása közvetlenül meghatározza a termelékenységet, a huzal minőségét és az energiafogyasztást.

A huzalhúzó gépek fő típusai

A különböző alkalmazások különböző gépkonfigurációkat igényelnek. Az alábbi táblázat összefoglalja a leggyakoribb típusokat:

Száraz és nedves rajzgépek

A kenési módszer a gépeket két nagy családra osztja. Száraz húzógépek használjon por alakú kenőanyagokat (szappan, mész, bórax), és szabványos acélhuzalhoz kb. 0,5 mm-ig. Nedves húzógépek Merítse mind a szerszámokat, mind a hengereket egy olaj-víz emulzióba, lehetővé téve a finom és ultrafinom huzalhúzást nagyon nagy sebességgel, kiváló hűtéssel és a szerszám élettartamával.

A dróthúzó gép kulcsfontosságú alkatrészei

A gép anatómiájának megértése segít a kezelőknek a problémák elhárításában és a teljesítmény optimalizálásában:

• Rajz kocka: A magszerszám – acél burkolatba szerelt hegy (volfrámkarbid vagy PCD gyémánt). A szerszám geometriája (a megközelítési szög jellemzően 6–15°, a csapágyhossz) meghatározza a deformáció minőségét és a szerszám élettartamát.
• Vezető/blokk rajza: Egy forgó dob, amely feszítéssel húzza át a huzalt a szerszámon. Az átmérő és a felületkezelés befolyásolja a huzal tekercselését és csúszását.
• Kifizető állvány: Megtartja és vezérli az adagoló orsót, fenntartva a megfelelő hátsó feszültséget, hogy megakadályozza a tekercs összeesését vagy a huzal megtörését a belépéskor.
• Kenőrendszer: Száraz gépekhez vágószerszámdobozok vagy szűrővel ellátott recirkulációs emulziós tartály nedves gépekhez. A szennyezett kenőanyag felületi hibákat és vezetéktörést okoz.
• Felszedés/orsó: A kész drótot szabályozott feszültséggel orsókra vagy tekercsekre tekeri. A precíziós mozgás biztosítja az egyenletes rétegtekercselést.
• Hajtásrendszer: Az AC változtatható frekvenciájú meghajtók (VFD) lehetővé teszik a hajtómű precíz fordulatszám-szabályozását és a sebesség szinkronizálását több rajzblokkon keresztül, ami kritikus a vezetékszakadás elkerülése érdekében.
• Hűtőrendszer: A vízhűtéses hajtókarok vagy szerszámtartók elvezetik a deformáció és súrlódás következtében keletkező hőt, védve a huzal tulajdonságait és a szerszám geometriáját.

Huzalhúzó szerszám tervezése és területcsökkentés

A szerszám a huzalhúzás legkritikusabb fogyóeszköze. Geometriája szabályozza a deformáció hatékonyságát, a felület minőségét és a huzal mechanikai tulajdonságait.

Die Zones

A szabványos húzószerszámnak négy különálló zónája van:

• Bejárati/harangzóna: Éles érintkezés nélkül vezeti a vezetéket a szerszámba.
• Megközelítési/redukciós zóna: Az a szögletes felület (jellemzően 2α = 12–24° a teljes beépített szög az acél esetében), ahol az átmérő tényleges csökkenése történik.
• Szárazföldi zóna: Rövid párhuzamos szakasz, amely a huzal végső átmérőjére méretezi, és javítja a kerekséget. A tipikus hosszúság a kimeneti átmérő 25-35%-a.
• Kilépési/hátsó tehermentesítő zóna: Megakadályozza a huzal kimaródását a kilépéskor, és megkönnyíti a kenőréteg eltávolítását.

Területcsökkentés bérletenként

A területcsökkentést (r) a következőképpen kell kiszámítani: r = (A₀ − A₁) / A₀ × 100% , ahol A0 a belépési keresztmetszet és A1 a kilépési keresztmetszet. Tipikus értékek:

• Lágy réz és alumínium: 20-35% bérletenként
• Alacsony széntartalmú acél: 15-25% bérletenként
• Magas széntartalmú vagy rozsdamentes acél: 10-18% bérletenként
• Ultrafinom huzal (nemesfémek): 5-12% bérletenként

A menetenkénti túlzott csökkentés növeli a középső repedési hibák és a huzalszakadás kockázatát, különösen a magas széntartalmú anyagoknál.

Huzalhúzó gép sebessége és gyártási teljesítménye

A gép sebessége az egyik legfontosabb paraméter, amely mind a termelékenységet, mind a huzalminőséget befolyásolja. A húzási sebesség az anyagtól és a huzalmérettől függően rendkívül változó:

A nagy sebességű gépek arányosan fejlett kenést, hűtést és szerszámanyagokat igényelnek az állandó minőség fenntartása érdekében. A sebesség mindössze 20%-os növelése megfelelő hűtés nélkül 80-120°C-kal növelheti a szerszám hőmérsékletét , gyorsan gyorsuló kopás.

Gyakori huzalrajzi hibák és azok megelőzése

Még a jól karbantartott gépek is gyárthatnak hibás huzalt, ha a folyamatparaméterek eltolódnak. A hibaok felismerése felgyorsítja a korrekciós intézkedéseket:

• Vezetéktörés: Leggyakrabban a menetenkénti túlzott csökkenés, a kopott vagy nem megfelelő méretű matricák, a bejövő rúd felületi varratai vagy a nem megfelelő kenés okozza. A tonnánként 1 törés feletti törési arány rendszerszintű problémát jelez.
• Az átmérő változása (ovális): A kopott csapágyzóna, a hajtótengely egyenetlen feszültsége vagy vibráció eredménye. A 0,5% feletti ovális réz mágneshuzal szigetelési hibákat okoz a motorokban.
• Felületi karcolások és varratok: A vágószerszám hornyok, szennyezett kenőanyag vagy a szerszámdobozban lévő törmelék okozta. Kritikus a rozsdamentes acél és az orvosi minőségű huzalokhoz.
• Középső törések (Chevron repedések): A felületen láthatatlan belső törések, amelyeket a nagy szerszámszögek és alacsony redukció okoznak. Különösen veszélyes feszített betonhuzalban.
• Maradék feszültségű repedés: A közbenső izzítás nélküli túlzott hidegmunka nagy belső feszültségeket hoz létre, amelyek késleltetett repedést okoznak a tekercsekben a húzás után.

Huzalhúzógépekkel általában feldolgozott anyagok

A huzalhúzó gépek fémek széles spektrumát dolgozzák fel, amelyek mindegyikének sajátos kihívásai vannak:

• Alacsony széntartalmú acél (≤0,10% C): Használható szögekhez, hálókhoz, szögesdrótokhoz és általános mérnöki munkákhoz. A nagy rugalmasság nagy csökkentéseket tesz lehetővé menetenként.
• Magas széntartalmú acél (0,60–0,95% C): Rugóhuzalhoz, gumiabroncsperemhez, PC-szálhoz és kötelekhez használható. Megköveteli a szabadalmaztatás (hőkezelés) szigorú ellenőrzését a rajzolás előtt a kívánt mikrostruktúra eléréséhez.
• Rozsdamentes acél: A munka nagyon gyorsan megkeményedik; gyakori izzítást és speciális kenőanyagokat (klórozott olajokat vagy oxalát bevonatot) igényel.
• Réz és rézötvözetek: A legnagyobb mennyiségben húzott színesfém huzal világszerte. A lágy réz nem igényel áthaladási hőkezelést a mérsékelt redukciók érdekében, de izzítani kell az elektromos minőségek vezetőképességének megőrzése érdekében.
• Alumínium és alumíniumötvözetek: Villamos légvezetékekhez (AAC, AAAC, ACSR vezetők) és épületvezetékekhez készült. Az alacsony szilárdság enyhébb szerszámszögeket és gondos feszültségszabályozást igényel.
• Volfrám és molibdén: Izzószálakhoz és magas hőmérsékletű alkalmazásokhoz készült; emelt hőmérsékletű húzást és gyémánt szerszámokat igényel.

Huzalhúzó gép kiválasztása: a legfontosabb tényezők, amelyeket értékelni kell

A huzalhúzó gép vásárlása vagy megadása több, mint az átmérőtartomány egyeztetése. Gondosan értékelje ezeket a paramétereket, mielőtt vállalja:

• Maximális húzóerő (kN): Meg kell haladnia a huzal keresztmetszetének folyáshatárát az első szerszámkilépésnél. Az alulméretezett gépek megszakítják a vezetéket vagy leállnak terhelés alatt.
• Rajzbérletek száma: A több menet finomabb végső átmérőt és jobb munkadarabonkénti munkaelosztást tesz lehetővé, de növeli a gép lábnyomát és a tőkeköltséget.
• Hajtás típusa és vezérlése: A VFD-vel vezérelt váltakozó áramú hajtások egyenletes sebességnövelést és szinkronizálást biztosítanak. A régebbi csúszókuplungos rendszerek hajlamosak a feszültségcsúcsokra, amelyek elszakítják a finom huzalt.
• Hűtőteljesítmény: Győződjön meg arról, hogy a hajtómű hűtése és a kenőanyag hűtése a maximális gyártási sebesség mellett tudja-e tartani a hőmérsékletet a határokon belül.
• A szerszámcsere ideje: Egy 3 mm-es acélhuzalt 10 m/s sebességgel gyártó többszerszámos gépen a 10 perces szerszámcsere nagyjából 6000 m kieső termelés . A gyorsan cserélhető szerszámtartók jelentősen csökkentik az állásidőt.
• Automatizálás és felügyelet: A modern gépek lézeres átmérőmérőket, feszültségérzékelőket és PLC-vezérlőket tartalmaznak, amelyek valós időben érzékelik a töréseket és a paraméterek eltolódását, így 15–30%-kal csökkentik a selejtezési arányt a manuálisan felügyelt gépekhez képest.

Huzalhúzás és egyéb fémformázó eljárások

A huzalhúzást néha összekeverik a kapcsolódó folyamatokkal. A különbségek megértése egyértelművé teszi, hogy az egyes módszerek mikor alkalmazhatók:

• Huzalhúzás vs. extrudálás: Az extrudálás során a fémet egy szerszámon nyomják át; rajznál húzzák. A rajz jobb méretpontosságot és munkakeményedést eredményez; az extrudálást előnyben részesítik nem képlékeny ötvözetek és üreges profilok esetén.
• Huzalhúzás kontra hengerlés: A hengerlés a tekercsek közötti kompressziót alkalmazza, amely sík termékekhez és nagy rudakhoz alkalmas. Körülbelül 8 mm alatti kerek huzaloknál előnyös a rajz, ahol a szerszámbezárás biztosítja a pontos kerekséget.
• Huzalhúzás vs. A swaging radiális kalapácsütéseket használ az átmérő csökkentésére, előnyösen kúpos termékek vagy húzófeszültségre érzékeny anyagok esetében a stancolási húzás során.

Hosszú huzalok gyártásához szűk átmérőtűréssel (finom rézzel ±0,005 mm érhető el), A progresszív szerszámokon keresztül történő huzalhúzás továbbra is a leghatékonyabb és legköltséghatékonyabb hidegalakítási módszer.
