A dróthúzó gépek magyarázata: hogyan működnek, milyen típusok léteznek, és hogyan válasszuk ki a megfelelőt

Mire jó a dróthúzó gép – és miért számít?

A huzalhúzó gép csökkenti a fémrúd vagy huzal átmérőjét azáltal, hogy egy sor, fokozatosan kisebb szerszámon keresztül húzza feszültség alatt. A kimenet precíz átmérőjű, javított mechanikai tulajdonságokkal és simább felületkezelésű huzal – olyan tulajdonságok, amelyeket nem lehet megbízhatóan elérni önmagában hengerléssel vagy extrudálással.

A huzalhúzás a modern gyártás gyakorlatilag minden huzalterméke mögött meghúzódó alapfolyamat — az elektromos vezetőktől és autókábelektől a rugóacélig, sebészeti varratokig és zongorahuzalig. Az 5,5 mm-es acélrúddal induló gépek ezt 0,1 mm-re vagy finomabbra csökkenthetik az egymást követő húzási lépésekkel, amelyek mindegyike eltávolítja a keresztmetszeti terület egy ellenőrzött százalékát.

A jobb kiválasztása huzalhúzó gép – legyen szó rézről, alumíniumról, acélról vagy speciális ötvözetekről – a folyamatmechanika, a gépkonfiguráció, a szerszámkialakítás, a kenési követelmények és az alkalmazás által megkövetelt végső huzalspecifikációk ismeretétől függ. Ez az útmutató lefedi ezeket a területeket, olyan specifikussággal, amely szükséges a tájékozott felszerelési döntés meghozatalához.

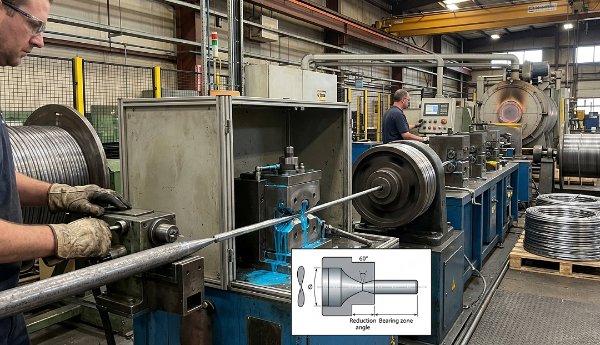

A huzalhúzási folyamat: lépésről lépésre

A rajzolási folyamat következetes mechanikai logikát követ, függetlenül a rajzolt anyagtól. Az egyes szakaszok megértése segít diagnosztizálni a problémákat és optimalizálni a kimeneti minőséget.

1. Mutatás: A rúd elülső vége elkeskenyedik – ütéssel, hengerléssel vagy köszörüléssel –, így át lehet vezetni a szerszám nyílásán, és megfoghatja a húzócsappal vagy blokkal.
2. Belépés: A hegyes huzal belép a szerszám harangjába (bemeneti kúp), amely bevezeti azt a megközelítési szögbe, ahol a deformáció megkezdődik.
3. Csökkentő zóna: A huzal sugárirányban összenyomódik, amikor áthalad a szerszám csapágyzónáján. A keresztmetszeti terület csökken, míg a hossz arányosan nő. A bérletenkénti csökkentések jellemzően a 15-25% acél esetében és ig 30-35% puhább fémek, például réz és alumínium esetében .
4. Csapágyzóna: Rövid hengeres rész, amely szabályozza a végső átmérőt és a felületi minőséget.
5. Hát könnyítés: Enyhe elkeskenyedés a szerszám kijáratánál, amely megakadályozza, hogy a huzal megakadjon, amikor kilép.
6. Tekercselés: A meghúzott huzal feltekercselődik egy hajtóműre vagy orsóra a következő menethez vagy végső csomagoláshoz.

Minden egyes áthaladás egy szerszámon megkeményíti a huzalt a plasztikus deformáció miatt. Az olyan anyagok esetében, mint a magas széntartalmú acél és a rozsdamentes acél, köztes izzításra (hőkezeléssel történő lágyításra) lehet szükség néhány lépés után a hajlékonyság helyreállítása érdekében, mielőtt a húzás folytatódhatna. A réz és az alumínium általában több redukciót tesz lehetővé, mielőtt izzításra lenne szükség.

A huzalhúzó gépek fő típusai

A huzalhúzó gépeket elsősorban a húzótömbök száma (egy- vagy többmenetes), a blokkok elrendezése, valamint a feldolgozott anyag típusa és a huzalmérő típusa szerint osztályozzák. Mindegyik konfiguráció más gyártási forgatókönyvhöz illeszkedik.

Egyblokkos (egyszerszámú) rajzgépek

A legegyszerűbb konfiguráció: egy matrica, egy hajtókar. A rúd egyetlen szerszámon halad át, és egy forgó dobra tekercsel. Az egyblokkos gépeket használják nehéz huzal- és rúdrajzolás – jellemzően a rudat 5–12 mm-ről 2–4 mm-re csökkenti egyetlen húzással. Gyakoriak a többgépes rajzvonal első szakaszaként, és olyan speciális alkalmazásokhoz is használják, ahol gyakori szerszámcserére van szükség.

A nehéz rúddal dolgozó egyblokkos gépek húzási sebessége jellemzően 1-5 méter másodpercenként . Az előny a mechanikai egyszerűség és a könnyű beállítás; a korlátozás az, hogy gépi menetenként csak egy csökkentés érhető el.

Többmenetes (folyamatos) rajzgépek

A többmenetes gépek egyetlen folyamatos átmenetben vezetik át a huzalt egy sor matricán és hajtókaron. Mindegyik kapaszkodó gyorsabban forog, mint az előző, hogy kompenzálja a huzal megnövekedett sebességét és hosszát minden egyes csökkentés után. Ezek a gépek a huzalhúzás igáslovai – egyetlen 12-szerszámos gép képes 5,5 mm-es rudat felvenni, és megállás nélkül lehúzni 1 mm alá.

A finom rézhuzal modern többmenetes gépei ezt meghaladó kimeneti sebességet képesek elérni 30 méter másodpercenként , néhány nagysebességű finomhuzalos gép eléri 40-50 m/s . A gépben lévő matricák száma általában 6 és 25 között van, a végső idomtól és anyagtól függően.

Nedves rajzgépek

A nedves húzógépekben a matricákat és a hengereket teljesen elmerítik folyékony kenőanyag-hűtőoldatban. Ez a szabványos konfiguráció finom és ultrafinom huzalhúzás — körülbelül 0,5 mm alatti átmérők — ahol a nagy húzási sebességnél keletkező hő egyébként károsítaná a huzalt vagy a matricákat. A nedves gépek dominánsak a mágneshuzal, a távközlési huzal és a finom rozsdamentes acélhuzal gyártásában.

Száraz rajzgépek

A száraz húzógépek folyékony fürdő helyett porított vagy paszta kenőanyagokat használnak. Arra használják őket közepes és durva vezeték , különösen a 0,5–5 mm-es acélhuzal, ahol a száraz kenőanyagok, például a nátrium- vagy kalcium-sztearát megfelelő kenést biztosítanak a folyékony rendszer komplikációi nélkül. Az acél gumiabroncs zsinórt és rugóhuzalt általában száraz húzóberendezéseken gyártják.

Egyenes vonalú rajzgépek

Egy egyenes vonalú gépben a huzal vízszintesen halad át a matricákon anélkül, hogy a közbenső kapaszkodók köré tekeredne. Ez kiküszöböli a dob körüli tekercseléssel fellépő hajlítási feszültséget, így előnyben részesítik az egyenes vonalú gépeket kemény, törékeny vagy nagy értékű anyagok – például volfrám, molibdén, titánhuzal és hegesztőelektródahuzal – ahol a húzás közbeni hajlítási fáradtság töréseket okozhat.

A huzalhúzó gép specifikációi alkalmazásonként összehasonlítva

Dies: Az alkatrész, amely meghatározza a vezeték minőségét

A rajzoló szerszám a folyamat szíve. A szerszám geometriája, anyaga és felületi kidolgozása közvetlenül meghatározza a huzalátmérő tűrését, a felület minőségét és a szerszám élettartamát. A rosszul meghatározott vagy kopott szerszám olyan vezetéket eredményez, amely túllépi a tűréshatárt, érdes vagy törésre hajlamos.

Die Materials

• Volfrámkarbid: Szabványos szerszámanyag a legtöbb acél- és közepes huzalú alkalmazáshoz. Kiváló kopásállóság, költséghatékony, a minőségek széles választékában kapható. A szénacél huzal tipikus élettartama: 200-500 kg drót vágószerszámonként a huzal keménységétől és redukciójától függően.
• Polikristályos gyémánt (PCD): Réz és nemesfémek finom és ultrafinom huzalhúzására használható. Drámaian hosszabb élettartam, mint a keményfém – gyakran 10-50× hosszabb — indokolja a nagy volumenű finomhuzalgyártás lényegesen magasabb költségeit.
• Természetes gyémánt: Továbbra is a legfinomabb, körülbelül 0,05 mm alatti huzalmérőkhöz használatos, ahol a természetes gyémánt kristálytani tökéletessége olyan felületkezelést és mérettűrést biztosít, amelyhez szintetikus alternatívák nem férnek hozzá.
• Kerámia: Speciális alkalmazásokban használják, például rozsdamentes acél vagy titán húzására, ahol a huzal és a keményfém közötti kémiai reakcióképesség gyorsuló kopást okoz.

Vágási szög és csökkentés ütemezése

A matrica megközelítési félszöge – a szerszám tengelye és a kúpos redukciós zóna közötti szög – jellemzően kb. 6° és 12° között a legtöbb alkalmazáshoz. A kisebb szög csökkenti a húzóerőt és a szerszámkopást, de növeli az érintkezési hosszt és a súrlódást. A nagyobb szög lerövidíti az érintkezést, de növeli a redundáns deformációt, ami növeli a huzal hőmérsékletét és a megmunkálási sebességet. Egy adott anyag és redukció optimális szögét empirikusan határozzák meg, és ez szorosan betartott paraméter a kereskedelmi huzalhúzási műveleteknél.

A csökkentés ütemezését – mennyi területcsökkentés van hozzárendelve az egyes szerszámokhoz egy többmenetes gépben – úgy kell kiegyensúlyozni, hogy egyetlen szerszám se legyen túlterhelve, miközben a gép csúcsteljesítményen működik. A tipikus területcsökkentés menetenként a következő 17-22% acélnál és 20-30% réznél . E küszöbértékek fölé tolása exponenciálisan növeli a huzalszakadási gyakoriságot és a szerszámkopást.

Kenés: kritikus a gép teljesítménye és a huzalminőség szempontjából

A kenés a huzalhúzásnál három funkciót lát el: csökkenti a súrlódást a huzal és a matrica között, eltávolítja a deformáció és súrlódás miatt keletkező hőt, valamint megakadályozza a huzal felülete és a szerszám anyaga közötti hegesztést vagy súrlódást. A rossz kenés az egyetlen leggyakoribb oka a szerszám idő előtti meghibásodásának, a túlzott huzalszakadásnak és a rossz felületminőségnek.

• Száraz kenőanyagok (szappanporok): A nátrium-sztearát és a kalcium-sztearát a leggyakoribb száraz kenőanyagok az acélhuzalhúzáshoz. A huzalt előzetesen mész- vagy bórax hordozóréteggel vonják be, amely reakcióba lép a szappannal, és cink-szappan filmet képez a szerszám határfelületén. Hatékony rúdtöréshez és közepes huzalhoz, de nem alkalmas finomhuzalhoz.
• Nedves kenőanyagok (emulziók és tiszta olajok): A szintetikus kenőanyag adalékokat tartalmazó vízbázisú emulziók alapfelszereltség a nedves húzógépeknél. A koncentráció jellemzően között tart 3 és 10 térfogatszázalék 8,5 és 9,5 között szabályozott pH-val a baktériumok növekedésének és korróziójának megakadályozása érdekében. A tiszta (nem emulgeált) olajokat speciális rozsdamentes és speciális ötvözetek felhasználására használják.
• Fém bevonatok: A nagyon magas széntartalmú acél (abroncs zsinór, PC-szálas huzal) esetében a rudat galvanizálással vagy melegmerítési szabadalmaztatással vonják be sárgarézzel vagy cinkkel. Ezek a fémes bevonatok szilárd kenőanyag-hordozóként működnek, és a húzás során elfogynak, vékony kenőfilmet képezve a szerszám határfelületén.

Főbb tényezők a huzalhúzó gép kiválasztásánál

A huzalhúzó gép megvásárlásához vagy megadásához több műszaki paramétert is össze kell hangolni a gyártási követelményekkel. Ezek azok a tényezők, amelyek leginkább befolyásolják a kimenet minőségét, a működési költségeket és a beruházás megtérülését:

Anyag és huzal mérési tartomány

Határozza meg a bemeneti és kimeneti átmérő tartományát, mielőtt bármilyen gépet értékelne. A finom rézhuzalhúzásra optimalizált gép nem alkalmas acélrudak lebontására, és fordítva. Ha a termékpalettája széles szélességű ablakot ölel fel – például 5 mm-től 0,3 mm-ig –, akkor valószínűleg két gépre lesz szüksége sorba, nem pedig egyetlen egységre.

Motor teljesítmény és húzóerő

A húzóerő arányos a huzal keresztmetszeti területével, az anyag folyáshatárával és a menetenkénti teljes területcsökkenéssel. Az alulméretezett motorteljesítmény elakadást és túlzott vezetékszakadást eredményez; a túlméretezés tőkét és energiát pazarol. Az 1–3 mm-es huzalt feldolgozó közepes acélhuzalos gépeknél a beépített motorteljesítmény jellemzően 15 kW-tól 75 kW-ig rajzblokkonként a lépések számától és a rajz sebességétől függően.

Sebességszabályozás és szinkronizálás

A többmenetes gépeknél az egyes hajtókarok sebességét pontosan szinkronizálni kell, hogy a menetek közötti megfelelő visszafeszítés megmaradjon. Modern gépeket használnak Változófrekvenciás hajtások (VFD) zárt hurkú feszültségszabályozással minden blokkon, lehetővé téve a huzalnyúlás változásainak automatikus beállítását. A régebbi gépek mechanikus fordulatszám-arányokat használnak, amelyek kézi hangolást igényelnek a huzalminőség vagy a szerszám ütemezésének megváltoztatásakor.

Beépített izzítási képesség

A réz- és alumíniumhuzalhúzáshoz a folyamatos inline izzítás – a kész huzal átvezetése egy rövid ellenállásos fűtőzónán a felvevő orsó előtt – visszaállítja a rugalmasságot külön kemencében végzett izzítási ciklus nélkül. Az inline lágyítás egy teljes különálló feldolgozási lépést kiküszöbölhet , jelentősen csökkentve a gyártás átfutási idejét és az előállított huzal kilogrammonkénti energiaköltségét. Ellenőrizze, hogy a gép kilépési sebessége kompatibilis-e a célötvözet megfelelő izzításához szükséges termikus tartózkodási idővel.

Törésészlelés és automatikus újraindítás

A huzalszakadások elkerülhetetlen részei a húzási műveleteknek, különösen a nagy sebességgel működő finomhuzalos gépeknél. A szünet költséghatása nagymértékben függ attól, hogy milyen gyorsan áll le a gép, és milyen gyorsan tudja a kezelő újrafűzni és újraindítani. A modern gépek közé tartozik optikai vagy érintkező alapú törésérzékelők amelyek a szünet után ezredmásodperceken belül leállítják a gépet, és egyes modelleken a kezelő beavatkozása nélkül automatikusan újrafűzhetők és újraindulhatnak. A 40 m/s-os nagysebességű finomhuzalos gépen az újrameneti idő 15 percről 2 percre csökkentése helyreállhat. több száz óra gyártás évente egyetlen gépen.

Gyakori huzalhúzási problémák és kiváltó okaik

A gyakori rajzi problémák diagnosztikai ismerete csökkenti az állásidőt és a selejt mennyiségét. A legtöbb hiba a három forrás egyikére vezethető vissza: a szerszám állapota, a kenési hiba vagy az anyag inkonzisztenciája.

• Gyakori vezetékszakadások: Leggyakrabban a menetenkénti túlzott csökkenés, a kopott vagy megrepedt matricák, a nem megfelelő kenés vagy a bejövő rúdban az elválasztás vagy a hengermű helytelen gyakorlata miatti kemény foltok okozzák. Először ellenőrizze a szerszám állapotát, majd tekintse át a csökkentési ütemtervet.
• Felületi marási vagy vágóvonalak: A szerszám kopását, a szerszám felületének szennyeződését vagy a kenőanyag meghibásodását jelzi. Cserélje ki a szerszámot és öblítse át a kenőrendszert. A címzés nélkül hagyott pontozás továbbterjed a későbbi szerszámokba, és lerontja a termék teljes hosszát.
• Az átmérő változása a vezeték mentén: Ennek oka lehet a feszültség ingadozása (ellenőrizze a VFD kalibrációját és a hajtótengely felületének állapotát), a szerszámok kopott csapágyzónái vagy az inkonzisztens bejövő rúd átmérője.
• Túlzott hőtermelés: A kenés elégtelenségére, a kenőanyagrendszer hűtési kapacitásának túlzott húzási sebességére vagy az anyag hőtűrését meghaladó menetenkénti csökkenésre utal. A rézhuzal hőmérsékletének a szerszám kimeneténél általában alacsonyabbnak kell lennie 150 °C felületi oxidáció megelőzésére.
• Tekercselési vagy öntvényproblémák a tekercses huzalon: A húzási folyamatból származó maradék feszültség miatt a huzal leugrik az orsóról, vagy inkonzisztens tekercseket képezhet. Általában a végső hajtótengely visszafeszítésének beállítása vagy egy egyengetőhenger hozzáadása a felszedő orsó előtt általában megoldja ezt.
